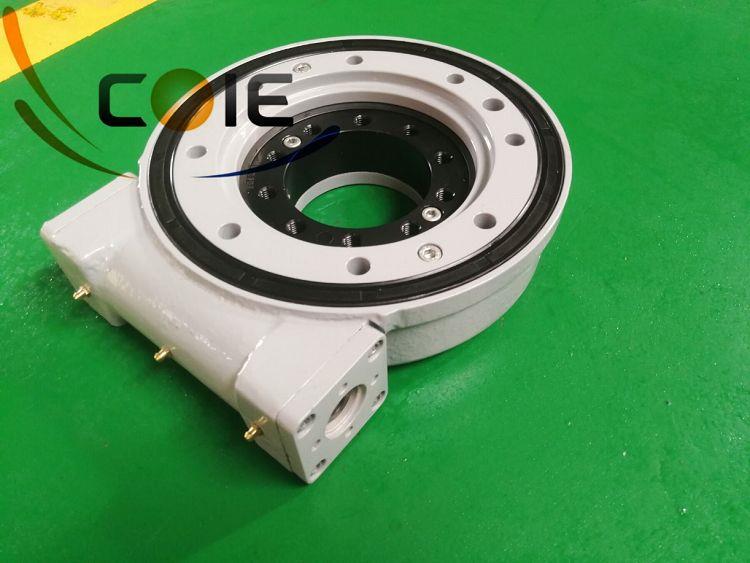

Otočný pohon prevodovky SE7 s prevodovkou
Otočný pohon prevodovky SE7 s prevodovkou
Model: | SC7 | Miesto pôvodu | Changzhou, Čína |
značka | Coresun Drive | typ | priložený |
materiál | 42CrMo, 50Mn | Výstupný krútiaci moment | 14.6kN.m |
Krútiaci moment momentu | 13.5kN.m | Držanie krútiaceho momentu | 10.4kN.m |
Statické axiálne hodnotenie | 133KN | Statické radiálne hodnotenie | 53KN |
Dynamické axiálne hodnotenie | 32KN | Dynamické radiálne hodnotenie | 28 KN |
Prevodový pomer | 71: 1 | efektívnosť | 40% |
OEM | k dispozícii | HS kód | 8483409000 |
Výrobky série SC sa spracúvajú olejovým tesnením s dvojitou rotáciou pery. Plastické mazivo sa pri prevádzke stáva stabilným tekutým filmom, ktorý nielen redukuje rýchlosť korózie a trenie hriadeľa v priebehu prevádzky, ale tiež zvyšuje stupeň ochrany na IP65. SC má vyššiu presnosť sledovania.
Séria SC využíva silnejší systém závitoviek a ložísk, ktorý dokáže súčasne znášať axiálne a radiálne zaťaženie a zaisťuje stabilný prenos závitovky a prevodovky.
Otočný pohon SC je opracovaný procesom elektroforézy a maľovania špeciálnym povrchom. Všestranné antikorózne a antikorózne prostriedky zaisťujú, že SC je dobrým riešením pre prísne pracovné podmienky.
Otočný pohon prevodovky SE7 s prevodovkou

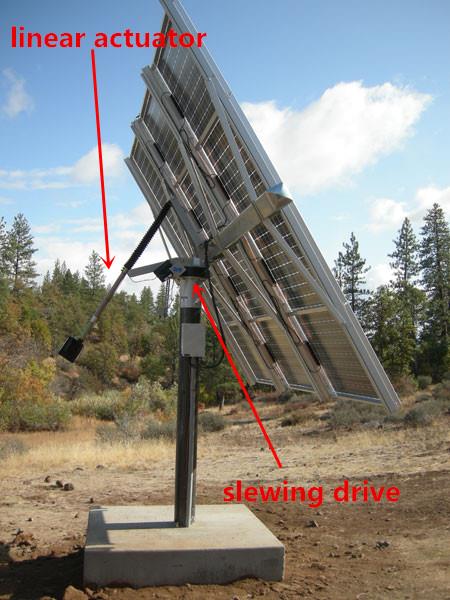

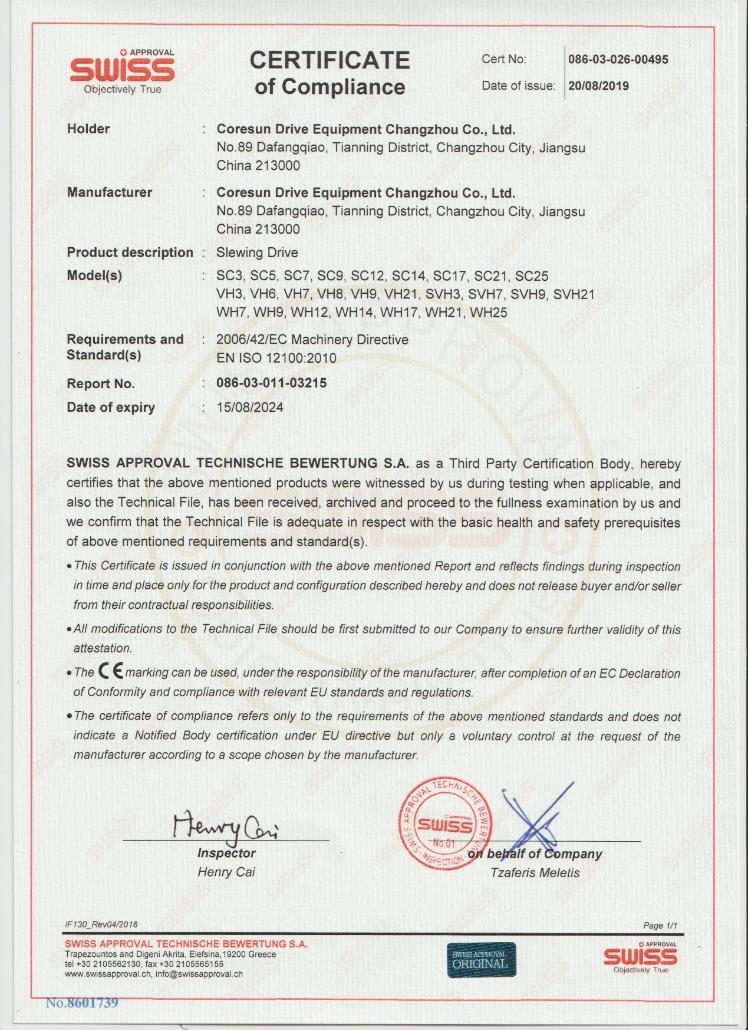

Otočný pohon solárnych sledovačov PV panelov s certifikáciou CE
Výroba otočného pohonu so solárnym sledovačom
Vlastnosti otočnej jednotky
Prijatím otočného ložiska ako jeho hlavnej súčasti môže otočný pohon uniesť súčasne axiálnu silu, radiálnu silu a nakláňací moment. Otočný pohon sa široko používa v modulárnych prívesoch, vo všetkých typoch žeriavov, pracovných plošinách, solárnych sledovacích systémoch a veterných elektrárňach.
Elektrické a planétové prevodovky môžu byť navrhnuté podľa požiadaviek zákazníka. Otočný pohon má výhodu v úspore miesta v zariadeniach, maximálnej nosnosti v kompaktnom prevedení, dlhej životnosti a znížených nákladoch na údržbu.
glosár
1) Krútiaci moment momentu: Krútiaci moment je zaťaženie vynásobené vzdialenosťou medzi polohou zaťaženia a stredom otočného ložiska. Ak je krútiaci moment generovaný zaťažením a vzdialenosťou väčší ako menovitý krútiaci moment momentu, otočný pohon sa prevráti.
2) Radiálne zaťaženie: Zaťaženie zvislo k osi otočného ložiska
3) Axiálne zaťaženie: Zaťaženie rovnobežné s osou otočného ložiska
4) Udržiavací moment: Je to spätný moment. Ak sa pohon otáča dozadu a časti nie sú poškodené,
5) Maximálny dosiahnutý krútiaci moment sa nazýva pridržiavací moment.
6) Samosvorné: Len pri zaťažení nie je otočný pohon schopný otáčať dozadu a nazýva sa tak samosvorné.
- Zákazník si môže zvoliť motor podľa nášho už navrhnutého rozmeru pripojenia otočného pohonu.
- Dokážeme navrhnúť konštrukciu pripojenia podľa rozmeru pripojenia motora zákazníka.
- Môžeme vám pomôcť vybaviť celé diely hydraulickým motorom, jednosmerným motorom, striedavým motorom, krokovým alebo servomotorom.
